Git-Graphen visuell ansprechend darstellen mit Bit-Booster

Die Visualisierung von Git-Historien stellt Entwicklungsteams oft vor Herausforderungen. Während IDEs und GitLab integrierte Graph-Ansichten bieten, fehlt es häufig an Flexibilität für Präsentationen oder Dokumentationen. Das Bit-Booster Offline Commit Graph Drawing Tool schließt diese Lücke elegant.

Bit-Booster transformiert die textuelle Ausgabe von Git-Log-Befehlen in visuell ansprechende Commit-Graphen. Das Tool arbeitet vollständig offline und benötigt lediglich die strukturierte Ausgabe eines Git-Befehls.

Der zentrale Befehl extrahiert die relevanten Commit-Informationen in einem strukturierten Format:

Die Optionen im Detail:
– --all inkludiert sämtliche Branches und Tags
– --date-order sortiert Commits chronologisch nach Autor-Datum
– --pretty="%h|%p|%d" formatiert die Ausgabe mit Pipe-Separatoren für Hash, Parent-Hashes und Ref-Namen

Der Prozess zur Erstellung gliedert sich in drei Schritte:

1. Führen Sie den Git-Log-Befehl in Ihrem Repository-Verzeichnis aus
2. Kopieren Sie die gesamte Terminal-Ausgabe
3. Fügen Sie den Text in das Eingabefeld des Bit-Booster-Tools ein

Das Tool generiert automatisch eine grafische Darstellung mit farblich differenzierten Branches, Merge-Punkten und aussagekräftigen Ref-Labels.

Für spezifische Anwendungsfälle lässt sich der Basis-Befehl erweitern, so das auch Kommentare angezeigt werden.
Einfach alles in eine Datei schreiben und auf der Webseite https://bit-booster.com/graph.html eingeben, dann auf „Draw Commit Graph“ klicken. Schon kann das Bild als svg geladen werden.

Beispiel:

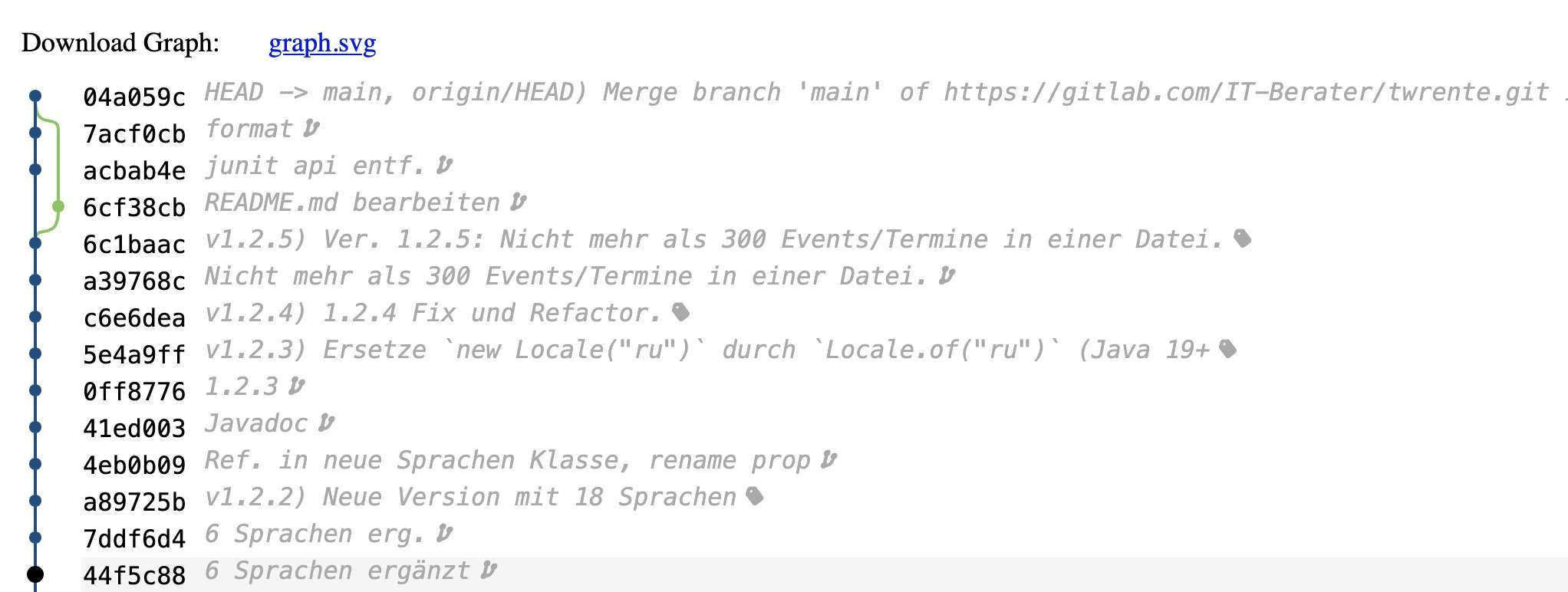

Ergibt (Auszug):

Die generierten Graphen eignen sich hervorragend für:
– Architektur-Dokumentationen zur Veranschaulichung von Branching-Strategien
– Präsentationen über Git-Workflows und Best Practices
– Schulungsmaterialien für Teams
– Retrospektiven zur Visualisierung von Release-Zyklen

Das Tool bewährt sich besonders bei der Demonstration von Merge-Strategien. Entwicklungsteams können verschiedene Ansätze wie Fast-Forward, No-Fast-Forward oder Rebase visuell vergleichen. Für Code-Reviews ermöglicht die Darstellung ein schnelles Verständnis von Feature-Branch-Integrationen.

Für aussagekräftige Visualisierungen empfiehlt sich eine konsistente Naming-Convention für Branches. Tags sollten semantisch versioniert sein und wichtige Meilensteine markieren. Bei umfangreichen Repositories kann eine zeitliche oder thematische Filterung die Übersichtlichkeit erheblich steigern.
