Habe hier schon öfterst von meinem lieblings Plugin berichtet. Das PlantUML-Plugin für Eclipse ist ein leistungsstarkes und vielseitiges Werkzeug, das die Erstellung und Visualisierung von UML-Diagrammen direkt in der Eclipse-IDE ermöglicht. Für Java-Entwickler und Softwarearchitekten, die Wert auf eine nahtlose Integration von Dokumentation und Code legen, ist dieses Plugin ein echter Gamechanger.
PlantUML ist eine Open-Source-Bibliothek, die eine einfache, textbasierte DSL (Domain Specific Language) zur Beschreibung verschiedenster UML-Diagramme bietet – darunter Klassendiagramme, Sequenzdiagramme, Zustandsdiagramme, Aktivitätsdiagramme und viele mehr. Die Stärke von PlantUML liegt darin, dass Diagramme direkt aus Textquellen generiert werden können, was die Versionierung und Nachvollziehbarkeit im Softwareentwicklungsprozess erheblich vereinfacht.
Das PlantUML-Plugin integriert die Funktionalität von PlantUML direkt in Eclipse und bietet eine Vielzahl von Features, die den Arbeitsalltag erleichtern:

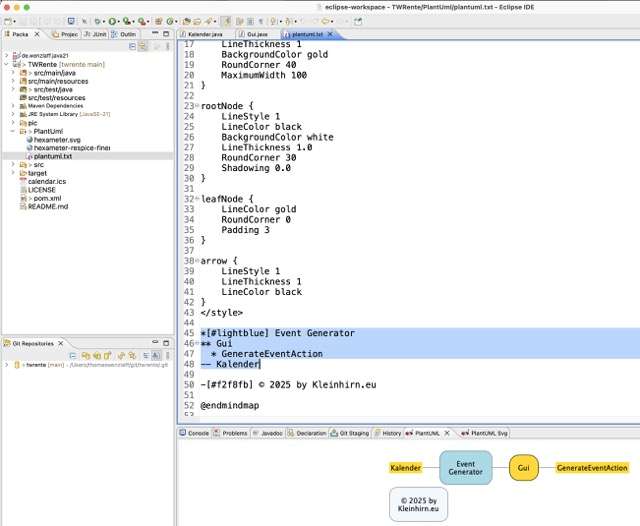

–Sofortige Diagramm-Vorschau: Sobald im Editor PlantUML-Code geschrieben wird, erscheint das entsprechende Diagramm automatisch in einer eigenen Ansicht. Das Plugin erkennt dabei, in welchem Kommentarblock sich der Cursor befindet, und zeigt das passende Diagramm an. Wie hier z.B.
–Unterstützung verschiedener Dateitypen: Neben Java-Quelltexten funktioniert das Plugin auch mit Ecore/Xcore-Dateien. So können beispielsweise Klassendiagramme direkt aus Ecore-Modellen angezeigt werden. Export über das Kontexmenü z.B. SVG, PNG …

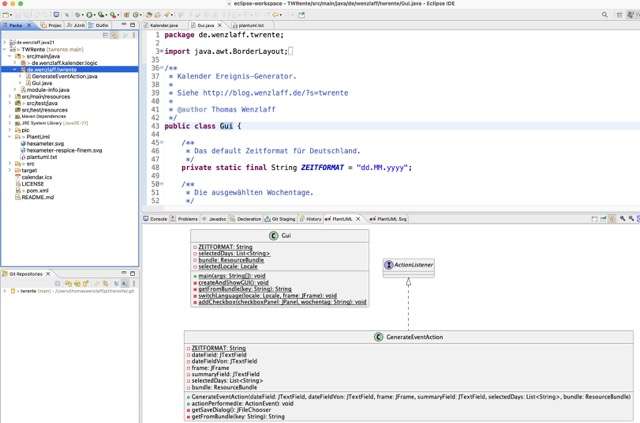

–Integration mit dem Java-Modell: Das Plugin kann Diagramme nicht nur aus explizitem PlantUML-Code, sondern auch direkt aus Java-Klassen oder ganzen Paketen generieren, was die Architekturvisualisierung erleichtert. Hier z.B. ein Klassen-Diagramm des ganzen Package:
–Erweiterbarkeit: Über Extension Points kann das Plugin für weitere Dateitypen oder spezielle Workflows angepasst werden.
–Syntax-Highlighting und Content-Assist: Zusätzliche Plugins wie plantuml-eclipse-xtext bieten Syntax-Highlighting, Outline-Support und Content-Assist für die PlantUML-Sprache, was die Modellierung noch komfortabler macht.
Die Installation ist unkompliziert:
1. In Eclipse unter Help-Install New Software… das Update-Repository hinzufügen:
https://hallvard.github.io/plantuml/
2. Die gewünschten PlantUML-Komponenten auswählen und installieren.
3. Nach einem Neustart von Eclipse steht das Plugin zur Verfügung.
Praxisbeispiel: So arbeitet man mit dem Plugin
1. PlantUML-View öffnen: Über das Menü Window kann die PlantUML-Ansicht aktiviert werden, die das Diagramm zum aktuell bearbeiteten Code anzeigt.
2. Diagramm erstellen: Im Java-Code oder in einer .puml-Datei kann direkt PlantUML-Syntax verwendet werden. Das Plugin rendert das Diagramm in Echtzeit.
3. Integration in den Workflow: Diagramme können versioniert, exportiert und problemlos mit Kollegen geteilt werden.
Vorteile für den Entwicklungsalltag
-Dokumentation am Puls des Codes: Änderungen im Code und in der Dokumentation bleiben immer synchron.
-Schnelle Visualisierung: Komplexe Zusammenhänge können sofort als Diagramm sichtbar gemacht werden.
-Open Source und erweiterbar: Das Plugin ist quelloffen und unter einer offenen Lizenz verfügbar, was individuelle Anpassungen ermöglicht.
Das PlantUML-Plugin für Eclipse ist ein unverzichtbares Werkzeug für alle, die Wert auf agile, nachvollziehbare und versionierbare Architektur- und Design-Dokumentation legen. Die nahtlose Integration in Eclipse, die Unterstützung zahlreicher Diagrammtypen und die Möglichkeit, Diagramme direkt aus dem Code zu generieren, machen es zu einem der besten Plugins für Entwickler und Architekten im Java-Umfeld.
Wer Eclipse nutzt und regelmäßig UML-Diagramme erstellt, sollte dieses Plugin unbedingt ausprobieren – es hebt die Softwaredokumentation auf ein neues Level.
